Плазматрон 230 MV и E52
Плазматрон 230 MV (E52) для плазменно-порошковой наплавки (PTA)
Перечень запасных и изнашиваемых частей для плазменных горелок 230 MV и Е52, предназначенных для плазменно-порошковой наплавки (PTA).
Стандартная комплектация.
|
Поз.
|
Описание
|
Тип/
Размеры
|
Коды горелки 230 MV
|
Коды горелки E52
|
Кол-во на горелку
|
|
1
|
Нижняя секция головки горелки
|
|
70103
|
96702 N
|
1
|
|
2
|
Верхняя секция головки горелки
|
|
70102
|
96699 N
|
1
|
|
3
|
Основной изолятор
|
|
70204
|
96703 D
|
1
|
|
4
|
Фиксатор
|
|
70205
|
96706 A
|
1
|
|
5
|
Изолирующая керамическая втулка
|
|
70120
|
96688
|
1
|
|
6
|
Патрон (цанга) для вольфрамового электрода Ø4 мм
|
|
70200
|
96685 N
|
1
|
|
7
|
Вольфрамовый электрод Ø4 мм
|
Ø4,0,L=175
|
70170
|
48606 A
|
1
|
|
8
|
Резьбовой изолятор
|
|
70171
|
96695
|
4
|
|
9
|
Изолирующая втулка для канала порошка
|
|
70209
|
96714 D
|
2
|
|
10
|
Защитный зажимной колпачок
|
|
70210
|
96715
|
1
|
|
11
|
Колечко уплотнительное 2x 1,25 мм
|
|
70201
|
96088
|
7
|
|
12
|
Фиксирующая трубка
|
|
70211
|
96715 D
|
1
|
|
13
|
Винт с круглой головкой
|
M3x25
DIN 6912
|
70208
|
96713 D
|
2
|
|
14
|
Винт с круглой головкой
|
M3x40
DIN 6912
|
70207
|
96712 D
|
2
|
|
15
|
Винт с потайной головкой
|
M4x12
ISO 2009
|
75222
|
N 1
|
2
|
|
16
|
Винт с круглой головкой
|
M4x35
DIN 6912
|
|
N 2
|
1
|
|
17
|
Плазменный анод
|
|
70300
|
96687 M
|
1
|
|
18
|
Сопло защитного газа
|
|
70140
|
96692
|
1
|
|
19
|
Входной ниппель для воды (синий шланг)
|
|
70108
|
92046
|
1
|
|
20
|
Выходной ниппель для воды (красный шланг)
|
|
70111
|
92046
|
1
|
|
21
|
Ниппель плазменного газа
|
|
70110
|
|
1
|
|
22
|
Ниппель защитного газа
|
|
70109
|
|
1
|
|
23
|
Ниппель транспортного газа
|
|
70214
|
96718 D
|
1
|
|
24
|
Разъем пилотного тока
|
|
70213
|
96717 D
|
1
|
|
25
|
Разъем наплавочного тока
|
|
70114
|
|
1
|
 |
 |
Аноды и сопла защитного газа для плазменных горелок 230 MV и E52
 Для плазменно-порошковой горелки 230 MV ( E52 ) было разработано целое семейство специальных удлинённых медных анодов ( от 10 мм диаметром и до 170 мм длиной).

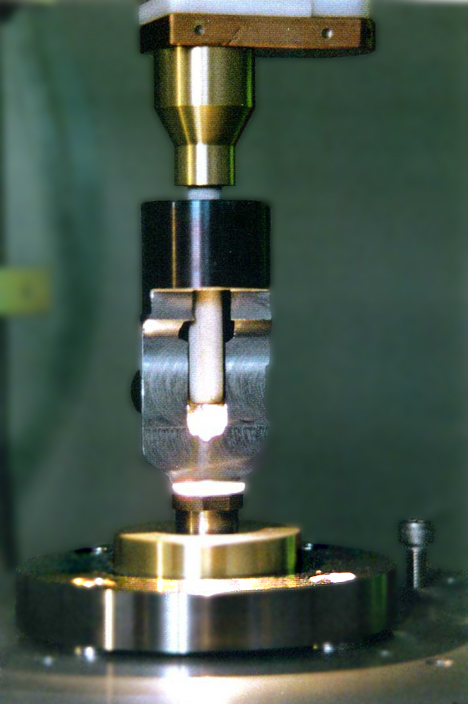

Данные аноды позволяют наплавлять, в частности, седла клапанов и вентилей, расположенные в «колодцах» корпусов запорной и регулирущей арматуры методом плазменно-порошковой наплавки (PTA).
Все аноды имеют каналы жидкостного охлаждения по всей длине до самого низа, а также каналы для подачи наплавочного порошка, канал подачи плазмообразующего газа (канал расположения вольфрамового катода). Длинные аноды снабжены керамической центрирующей и изолирующей втулкой для правильного позиционирования вольфрамового катода в канале и исключения его электрического контакта с медным анодом .
Для каждого типоразмера такого анода разработано также сопло защитного газа, обеспечивающее надёжную защиту наплавки от воздушной среды. Также данные аноды могут поставляться с защитным керамическим покрытием, обеспечивающим их электрическую и тепловую изоляцию.
В ряде случаев при наплавке в «глухих колодцах» допускается использование анодов без защитных втулок и без использования канала защитного газа. В этом случае плазмообразующего и транспортирующего газа бывает достаточно для надежной защиты наплавки от воздушной среды.

|
